On - Off LED

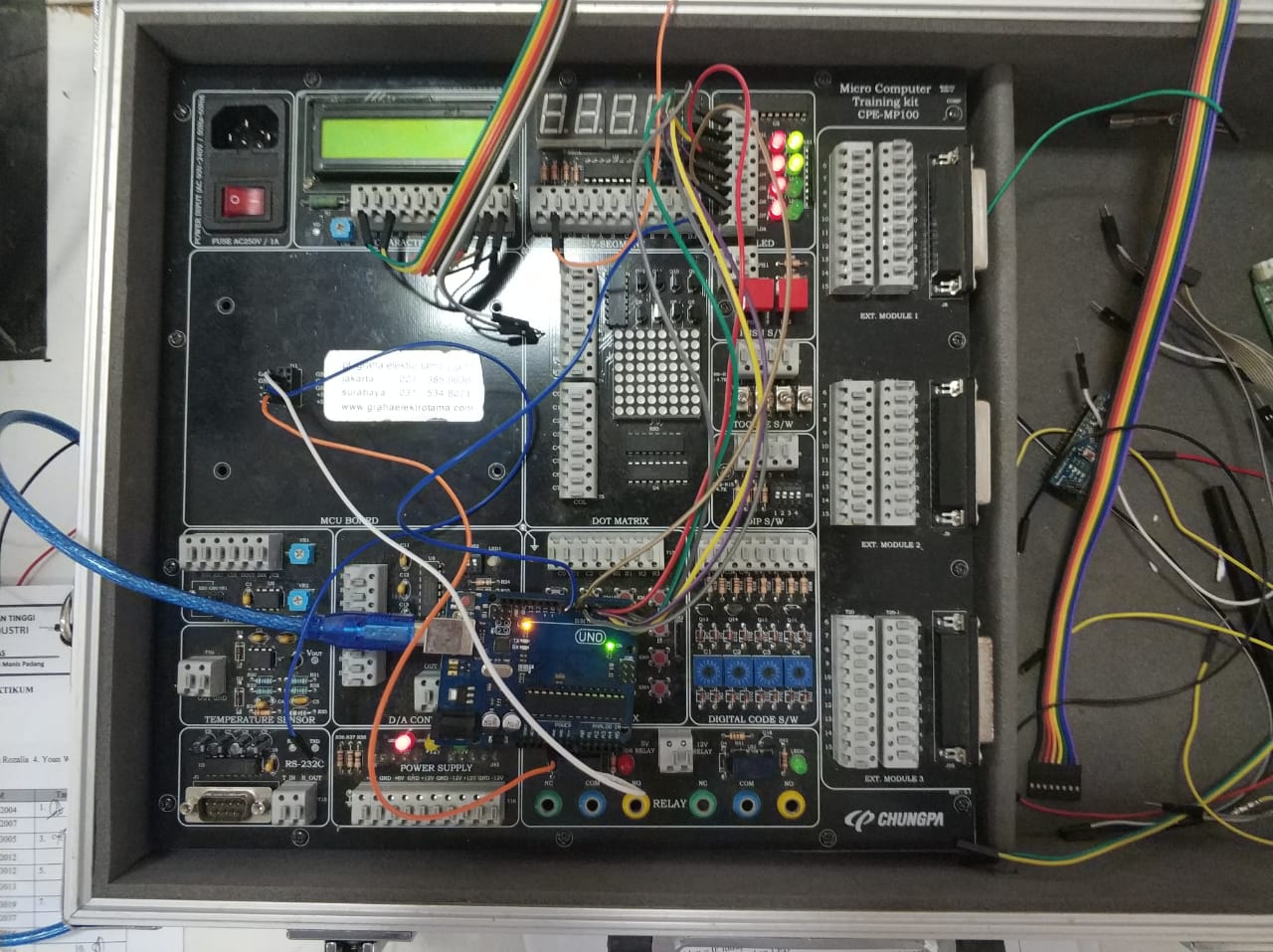

1. Hardware  [kembali]

2. Rangkaian Simulasi [kembali]

3. Flowchart [kembali]

4. Listing Program [kembali]

int led [ ] = {2, 3, 4, 5, 6, 7, 8, 9};  //mendeklarasikan pin 2-9 yang digunakan
void setup()                                     //semua kode dalam fungsi ini hanya dibaca sekali {   for (int i = 0; i <= 8; i++)            //perulangan dari 0 dengan nilai batas kecil sama dengan 8; increase
 {     pinMode (led[i], OUTPUT);   //menyatakan pin yang dihubungkan ke LED sebagai OUTPUT
}
}
void loop() {                                               //Semua kode dalam fungsi ini dibaca berulang
for (int hidup = 0; hidup <= 8; hidup++)  //Kondisi perulangan dari 0 dengan batas nilai 8 untuk menghidupkan LED
 {     digitalWrite(led[hidup], HIGH);         //LED diberi logika 1 sehingga LED menyala     delay(100);                             //Jarak waktu 100 ms antar LED yang akan menyala   }   delay(100);                               //Jarak waktu 100 ms sebelum memulai perulangan
for (int mati = 0; mati <= 8; mati++)     //Kondisi perulangan dari 0 dengan batas nilai 8; untuk mematikan LED
{
 digitalWrite(led[mati], LOW);           //LED diberi logika 0 sehingga LED mati     delay(100);                             //Jarak waktu 100 ms antar LED yang akan mati   }   delay(100);                               //Jarak waktu 100 ms sebelum memulai perulangan
}

5. Analisa  [kembali]

     Prinsip kerja rangkaian pada percobaan ini adalah  Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Elektron yang berlebih pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Ketika Elektron masuk ke dalam Hole maka electron akan  melepaskan photon dan memancarkan cahaya monokromatik (satu warna). Namun apabila LED dialiri tengangan bias mundur maka LED tidak akan menyala. Pada percobaan ini keluaran dari auruino yaitu pin 2,3,4,5,6,7,8,9  yang dihubungkan ke LED menggunakan forward bias yang menyebabkan LED akan menyala sesuai dengan perintah yang dimasukkan kedalam program arduino. Pada percobaan ini dilakukan pengulangan untuk on-off LED. Pada listing program terdapat delay yang gunanya untuk mengatur waktu tampilan output arduino, pada program ini delay pertama menunjukkan bahwa LED akan mati dan hidup secara bergiliran dengan delay 1000 ms sedangkan delay berikutnya ketika semua LED hidup dan mengalami delay 1000 ms untuk kembali melaksanakan program.

6. Video [kembali]

7. Link Download [kembali]

Download Video disini
Download HTML disini
